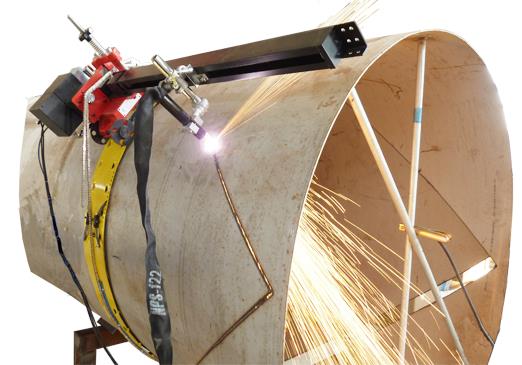

新戈派®数控管道相贯线切割机
“新戈派”系统——采用传感技术实现轨迹控制，切割设备在管子上爬行，将高精度的实时的位置信息发送给控制系统，然后在极微小的时间内去跟随切割曲线。采用这种系统的设备，可以实现任意管道相贯线切割。这一技术也奠定了新戈派是国际爬管式数控管道相贯线切割机的首创品牌及领导品牌这一行业地位。
爬管式数控管道相贯线切割机解决的问题及功能特点
1、适用于各种管径、各种长度的管道，切割精度达1mm
2、适用于各种金属材质管道
3、适用于无缝管、直焊缝、螺旋焊缝的管道
4、适用于厂房作业、现场作业
5、程序内置，参数化输入界面，无需CAD导入
6、可用网线或串口进行软件升级，快速响应客户定制需求。
视频展示

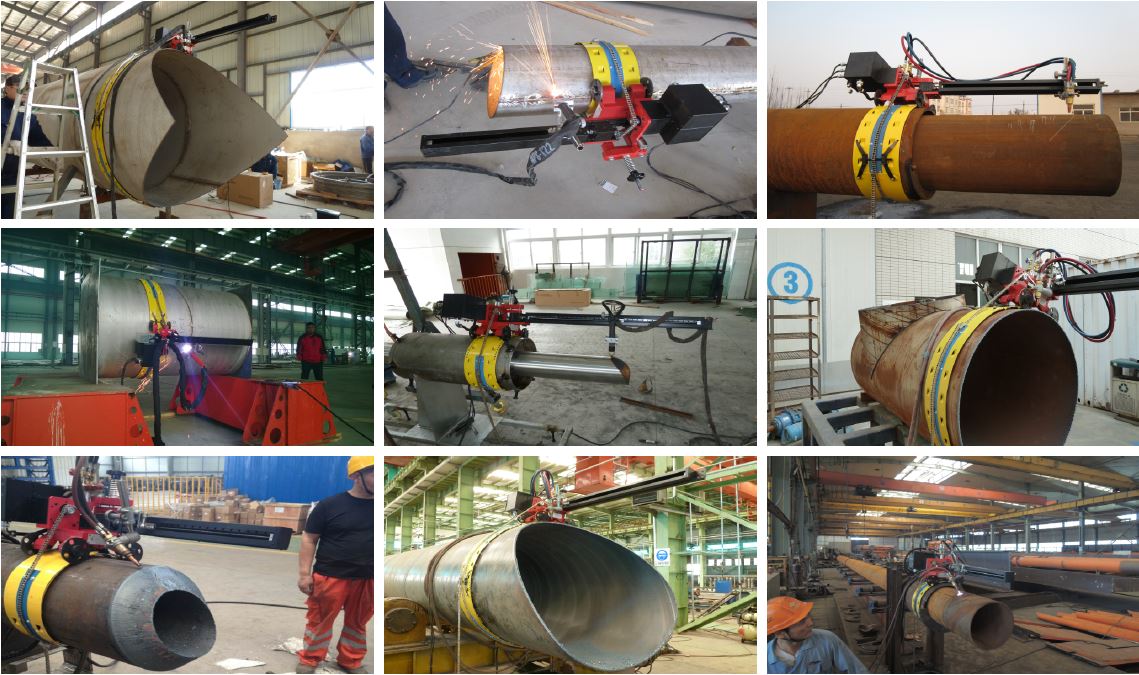

现场切割图
基本参数
|
项目 |
描述 |
项目 |
描述 |
| 额定功率 | 300W | 切割粗糙度 | <12.5μm |
| 电源 | 交流220V/50Hz | 切割精度 | <1mm |
| 切割管径 | ≤3000mm | 坡口角度 | ±45° |
| 切割速度 | 0-800mm/min | 切割方向 | 正反可调 |
| 切割源 | 标配火焰，如需等离子需另行采购 | — | — |
订货选型表
|
品名 |
型号 |
横向有效距离 |
管径范围 |
软件 |
|
简化机 |
TP1-JH |
200mm |
≤320mm |
标准版软件，包括01/07 模型 |
|
基本机 |
TP1-JB |
400mm |
≤680mm | |
|
标准机 |
TP1-BZ |
600mm |
≤1020mm | |
|
工业机 |
TP1-GY |
800mm |
≤1800mm | |
|
经典R机 |
TP1-R80B |
800mm |
≤1800mm |
含标准版、开放版两套软件，含模型01/02/03/05/07/08 |
|
经典X机 |
TP1-X80B |
800mm |
≤3000mm |
含标准版、开放版两套软件，含模型01/02/03/05/07/08 /09/10/11/12 |
|
增强简化机 |
TP2-JH |
200mm |
≤320mm |
标准版软件，包括01/07/50 模型 |
|
增强基本机 |
TP2-JB |
400mm |
≤680mm | |
|
增强标准机 |
TP2-BZ |
600mm |
≤1020mm | |
|
增强工业机 |
TP2-GY |
800mm |
≤1800mm | |
|
增强经典R机 |
TP2-R80B |
800mm |
≤1800mm |
含标准版、开放版两套软件，含模型01/02/03/05/07/08/50 |
|
增强经典X机 |
TP2-X80B |
800mm |
≤3000mm |
含标准版、开放版两套软件，含模型01/02/03/05/07/08 /09/10/11/12/50 |
|
碰死口专用机 |
TP1-PSK |
200mm |
320mm-1420mm |
07 |
|
钢结构软件包 |
/ |
200mm |
/ |
01/02/03/05/06/07/08 模型 |
|
3轴坡口机 |
TP3-450 |
450mm |
≤680mm |
坡口相贯线软件,01/07 |

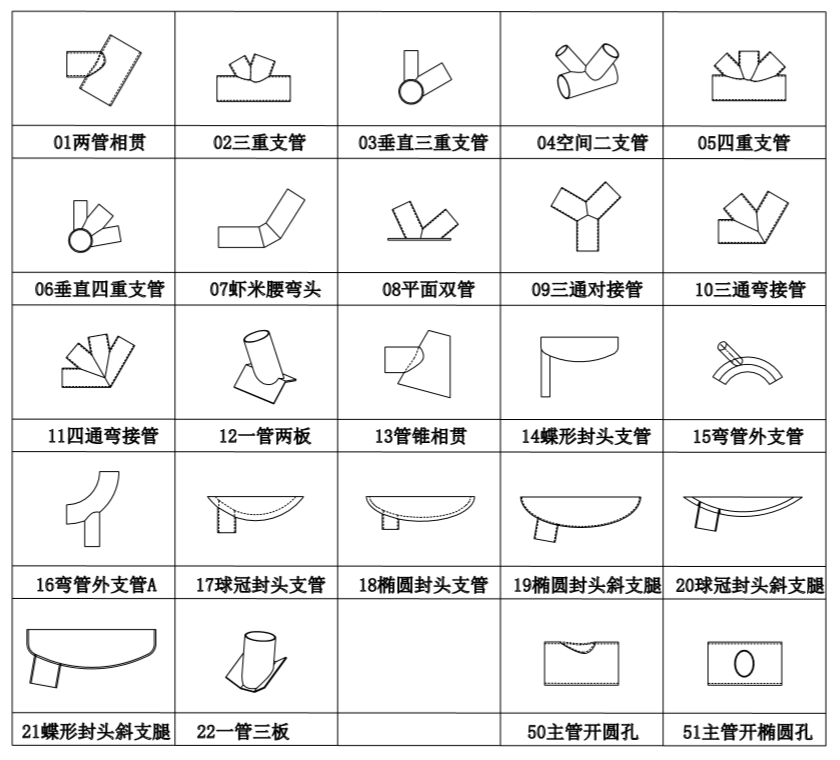

切割模型
