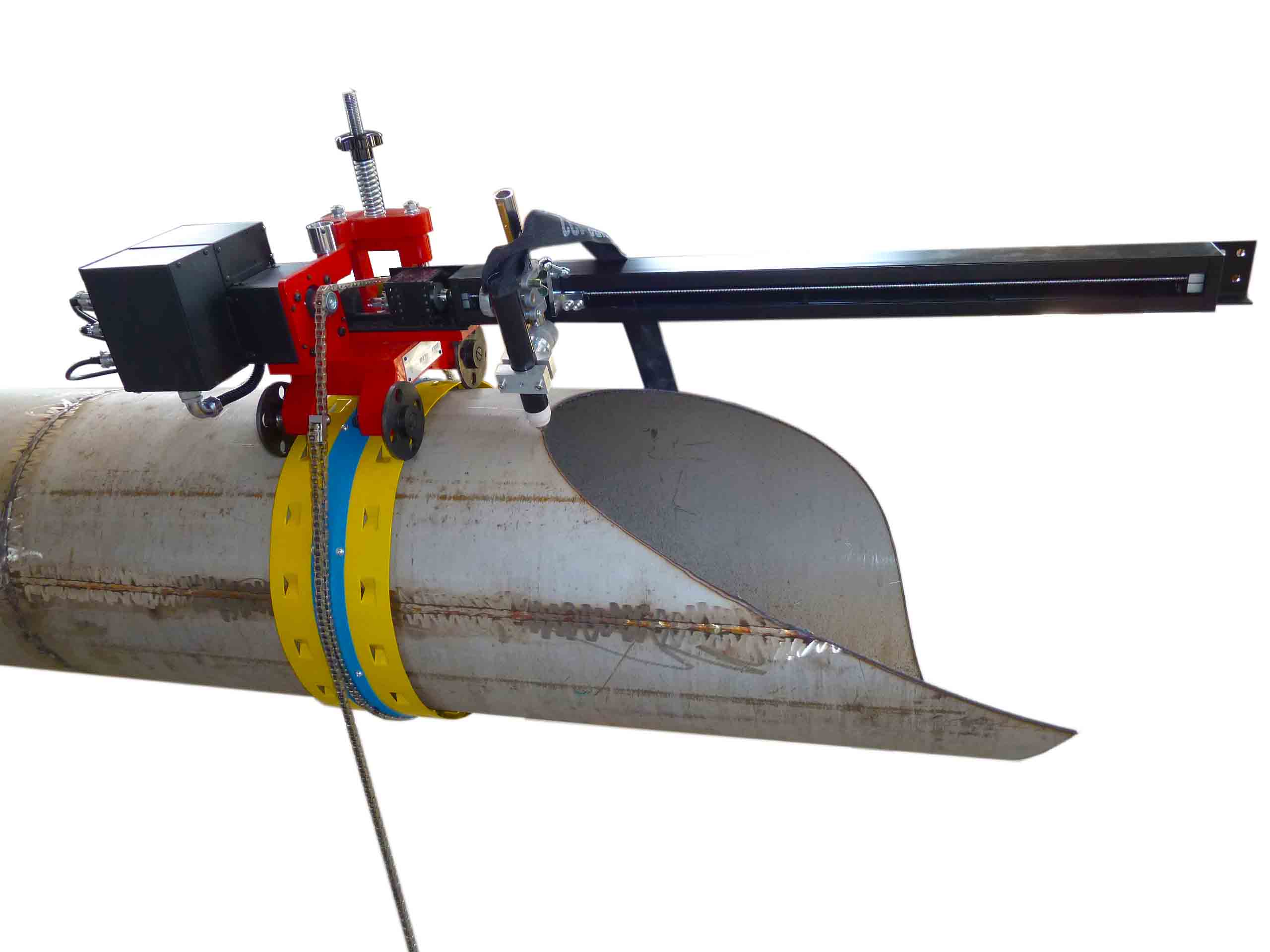

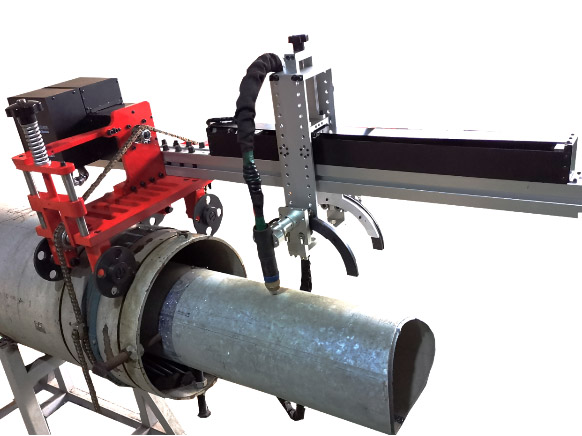

新戈派®——TP2爬管式相贯线切割机,是TP1相贯线切割机的升级型号,TP2爬管式相贯线切割机能实现TP1便携式钢管相贯线切割机的所有切割功能之外,还可以实现管道相贯孔的切割。本款机型也属于两轴相贯线切割机,切割过程采用高精度传感技术,确保管道相贯孔的切割精度。
解决的问题及功能特点
1.适用于各种管径、各种长度的管道,切割精度达1mm
2.适用于各种金属材质管道
3.适用于无缝管、直焊缝、螺旋焊缝的管道
4.适用于厂房作业、现场作业
5.程序内置,参数化输入界面,无需CAD导入
6.可用网线或串口进行软件升级,快速响应客户定制需求
视频展示

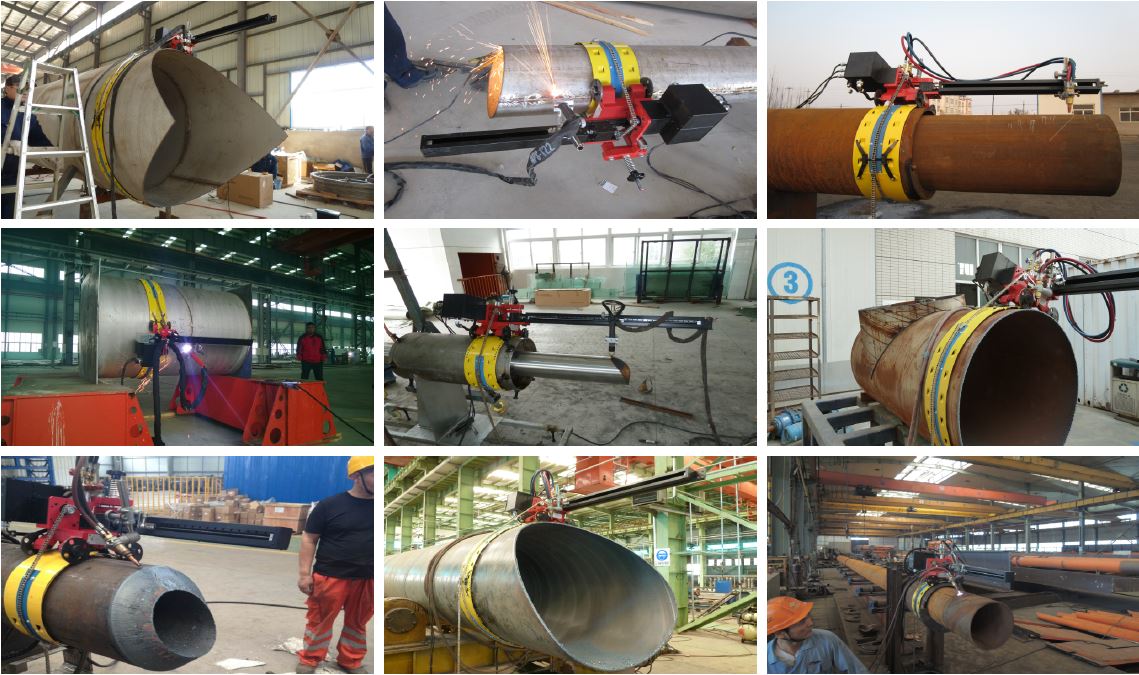

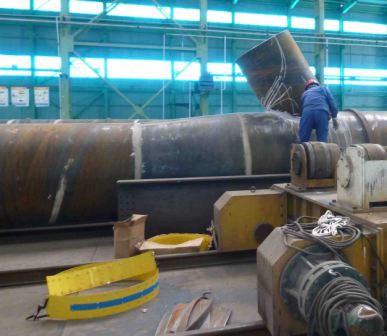

现场切割图
基本参数
项目 |
描述 |
项目 |
描述 |
额定功率 | 300W | 切割粗糙度 | <12.5μm |
电源 | 交流220V/50Hz | 切割精度 | <1mm |
切割管径 | ≤3000mm | 坡口角度 | ±45° |
切割速度 | 0-800mm/min | 切割方向 | 正反可调 |
切割源 | 标配火焰,如需等离子需另行采购 | — | — |
订货选型表
品名 |
型号 |
货号 |
横向有效距离 |
管径范围 |
软件 |
简化机 |
TP2-JH |
2-060-0001 |
200mm |
<320mm |
标准版软件,包括01/07/50模型 |
基本机 |
TP2-JB |
2-060-0002 |
400mm |
<680mm | |
标准机 |
TP2-BZ |
2-060-0003 |
600mm |
<1020mm | |
经典R机 |
TP2-R80B |
2-060-0010 |
800mm |
<1800mm |
含标准版、开放版两套软件,含模型01/02/03/05/07/08/50 |
经典X机 |
TP2-X80B |
2-060-0011 |
800mm |
<3000mm |
含标准版、开放版两套软件,含模型01/02/03/05/07/08 /09/10/11/12/50 |
钢结构软件包 |
/ |
2-050-0016 |
200mm |
/ |
01/02/03/05/06/07/08 |

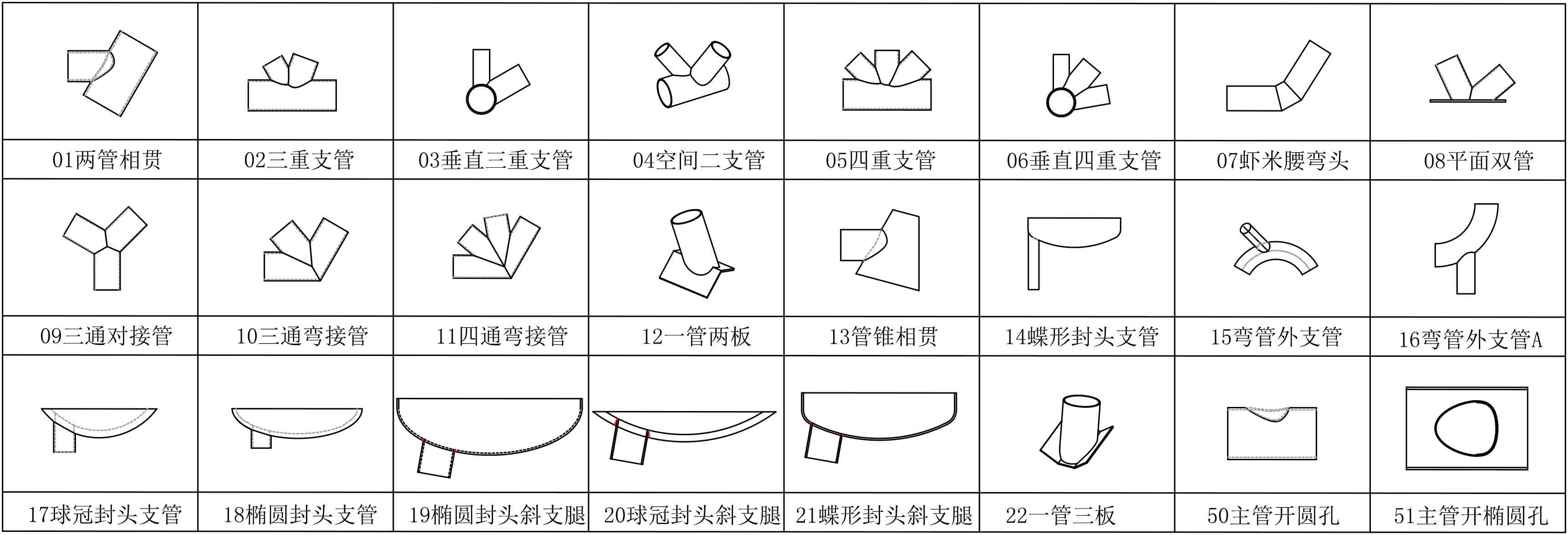

切割模型
