新戈派选型表
品名 |
型号 |
货号 |
横向有效距离 |
管径范围 |
软件 |
简化机 |
TP1-JH |
2-059-0001 |
200mm |
<320mm |
标准版软件,包括01/07 模型 |
基本机 |
TP1-JB |
2-059-0002 |
400mm |
<680mm | |
标准机 |
TP1-BZ |
2-059-0003 |
600mm |
<1020mm | |
经典R机 |
TP1-R80B |
2-059-0010 |
800mm |
< 1800mm |
含标准版、开放版两套软件,含模型01/02/03/05/07/08 |
经典X机 |
TP1-X80B |
2-059-0011 |
800mm |
<3000mm |
含标准版、开放版两套软件,含模型01/02/03/05/07/08 /09/10/11/12 |
碰死口专用机 |
TP1-PSK |
2-059-0004 |
200mm |
320mm-1420mm |
07 |
钢结构软件包 |
/ |
2-050-0016 |
200mm |
/ |
01/02/03/05/06/07/08 model |
很多用户在采购相贯线切割设备的时候都不愿意看这个表,因为里面的信息量太大。今天我就带大家来理一理思路
确定相贯线切割机型号需要三个数据:切割管径范围、横向有效距离、切割相贯线模型
一、切割管径范围
当<320mm时,采用套管切割的形式,如下图
当≥320mm时,可以直接将设备固定在管道上切割,如下图
这是两种不同的切割状态
二、横向有效距离

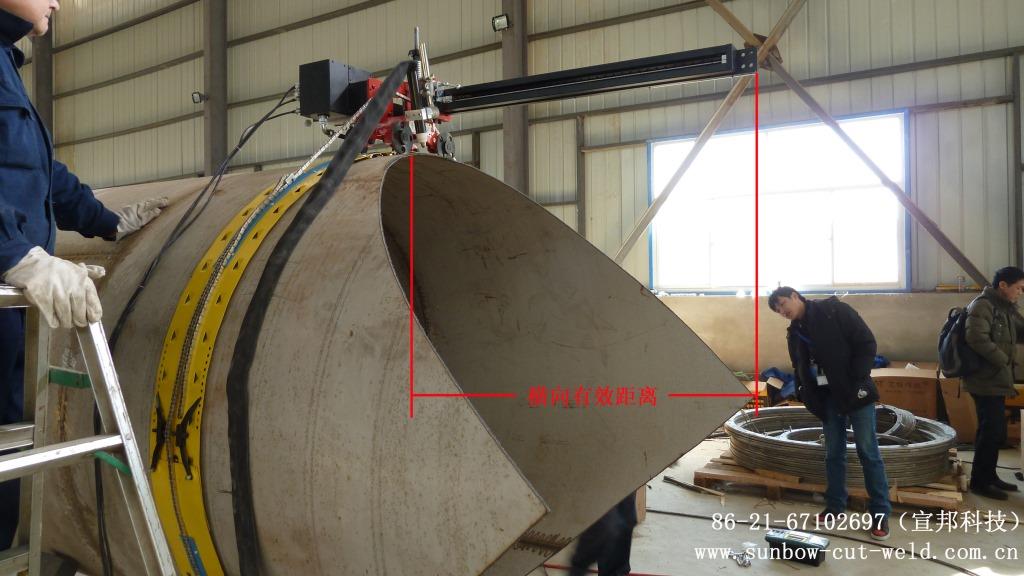

上图两根红线之间的距离就是横向有效距离,这个距离的长短与管径大小、夹角有关。
三、相贯线切割模型
新戈派按照不同行业的需求将相贯线切割模型与相应的管径相匹配来确定型号,很大程度上给用户降低了成本。所有模型都是宣邦自己开发,这在给用户提供二次开发的需求上能最快速度相应。
TP1-JH、TP1-JB、TP1-BZ一般配合钢结构软件包用于钢结构行业。管径范围较大的一般用于钢铁、化工等行业。
